滑块里面做滑块的3种案例

案例一:

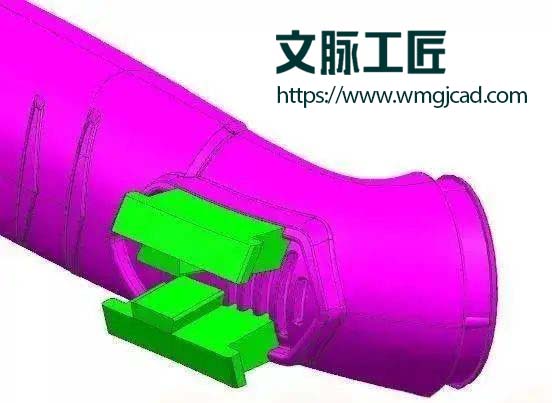

1. 滑块设计思路:必须先将内侧的倒扣先脱离,再一起侧向抽芯,如图所示,绿色小滑块必须先往中间抽芯,脱离内扣。


2. 驱动绿色小滑块的力为灰色的驱动块,设计燕尾槽配合,靠斜导柱驱动,如图所示:



3. 由于绿色小滑块必须先抽出扣位,大滑块先不能抽芯,所以必须做延迟机构,大滑块的斜导柱过孔设计为椭圆形,如图所示:


4. 绿色小滑块必须设计限位装置,让其沿着脱扣的方向滑动,如图所示:



案例二:


1. 此产品有两处侧孔,做普通滑块无法出模,需要设计滑块里面出滑块。


2. 首先设计两个小滑块,且斜面带燕尾槽,小滑块出模方向为红色箭头方向。


3. 小滑块滑动时需做管位,后模仁需要开一个导向槽,如图所示:



4. 设计驱动小滑块的镶件,与小滑块的燕尾配合,如图所示。


5. 斜导柱驱动滑块侧向抽芯,通过燕尾槽配合驱动小滑块向里抽芯,完成侧向孔抽芯。


案例三:


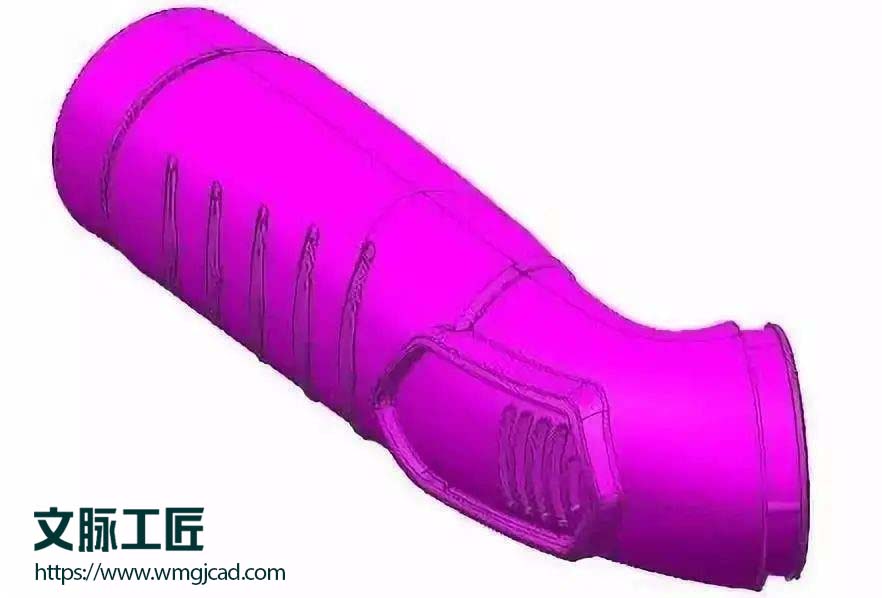

1. 先把滑块镶件设计出来,里面的骨位先暂时不用处理,如图所示。


2. 设计小滑块,采用燕尾槽带动小滑块,粉红色的方块为定位块,黄色驱动块往箭头方向抽,由于燕尾槽的作用,小滑块向下滑动,脱离倒扣 :




3. 利用斜导柱驱动滑块,滑块需做延迟抽芯,先驱动黄色的驱动块,驱动小滑块抽芯,等脱离倒扣后,延迟抽芯到位,继续抽芯,脱完所有倒扣 。
